Brick Chain
レンガ・ブリックタイル落下防止金具
Brick Chain is a simple and cost-
effective fall prevention hardware that eliminates the need for screws by utilizing an elastic bond installation method. It 15 % improvement in tensile strength, ensuring easy and efficient installation.
【特許出願中】ブリックチェーンは、ビス止め不要の簡単施工が特徴の落下防止金具です。これにより、最大15%の引張強度向上を手軽に、そしてローコストで実現します。
SUGGESTION
推奨目地幅と使用量の目安
目地幅（ｍｍ）
-
MT-MEJI使用量（25kg袋）
-
屋外壁
-
屋内壁
-
屋内床
-
屋外床
-
滑抵抗
-
耐凍害
-
SUGGESTION
推奨目地幅と使用量の目安
目地幅（ｍｍ）
MT-MEJI使用量（25kg袋）
-
-
-
-
-
-
-
-
屋外壁
屋内壁
屋内床
屋外床
滑り度
耐凍害
CS-BC95
CS-BC95
Brick Chain 落下防止金具 H29 W66 D9.5mm
目地色
目地仕上げ
目地パターン
-
-
-
Item
寸法(mm)
厚み
入数 / ケース
箱入数(㎡ or m)
必要数(㎡ or m)
重量 / ケース
設計価格
CS-BC95
CS-BC95
H29 W66 D9.5mm
-
100個
-
使用ブリックによって必要数変更あり
8kg
¥5,000/袋
Our works
施工事例
※特許出願中
素材：ステンレススチール
Point
• ビス止め不要：壁面に穴を開ける従来の乾式工法と異なり、乾式金具を取り付けるビス止め作業が不要です。
• 連鎖構造で安全性向上：レンガ、金具、目地材が連鎖した構造で、落下防止効果を実現。
• 特別な工具不要：タイル施工と同時に取り付け可能で、スムーズな施工を実現します。
• 優れた耐久性：最大15%向上した引張強度を記録しました。

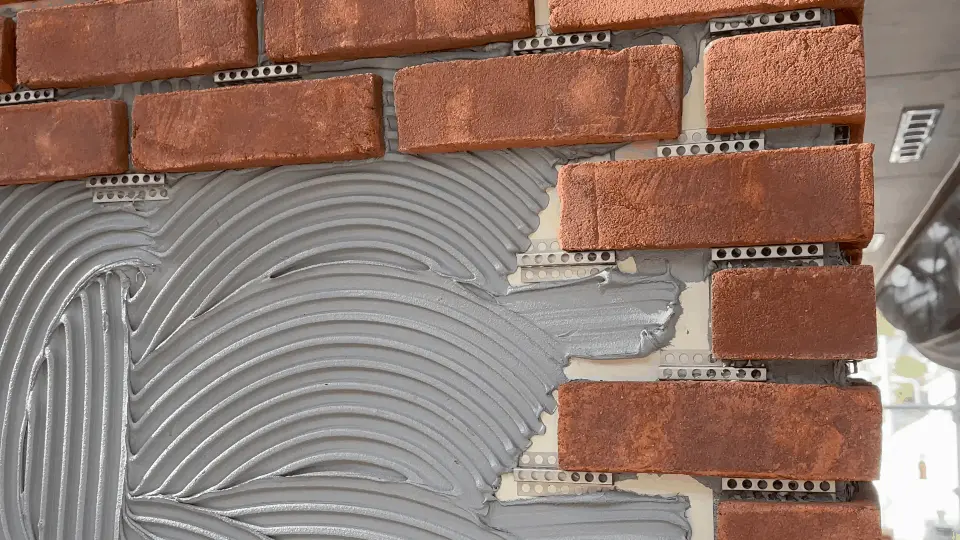

Easy to install
シンプルな施工方法
Mechanism
メカニズム

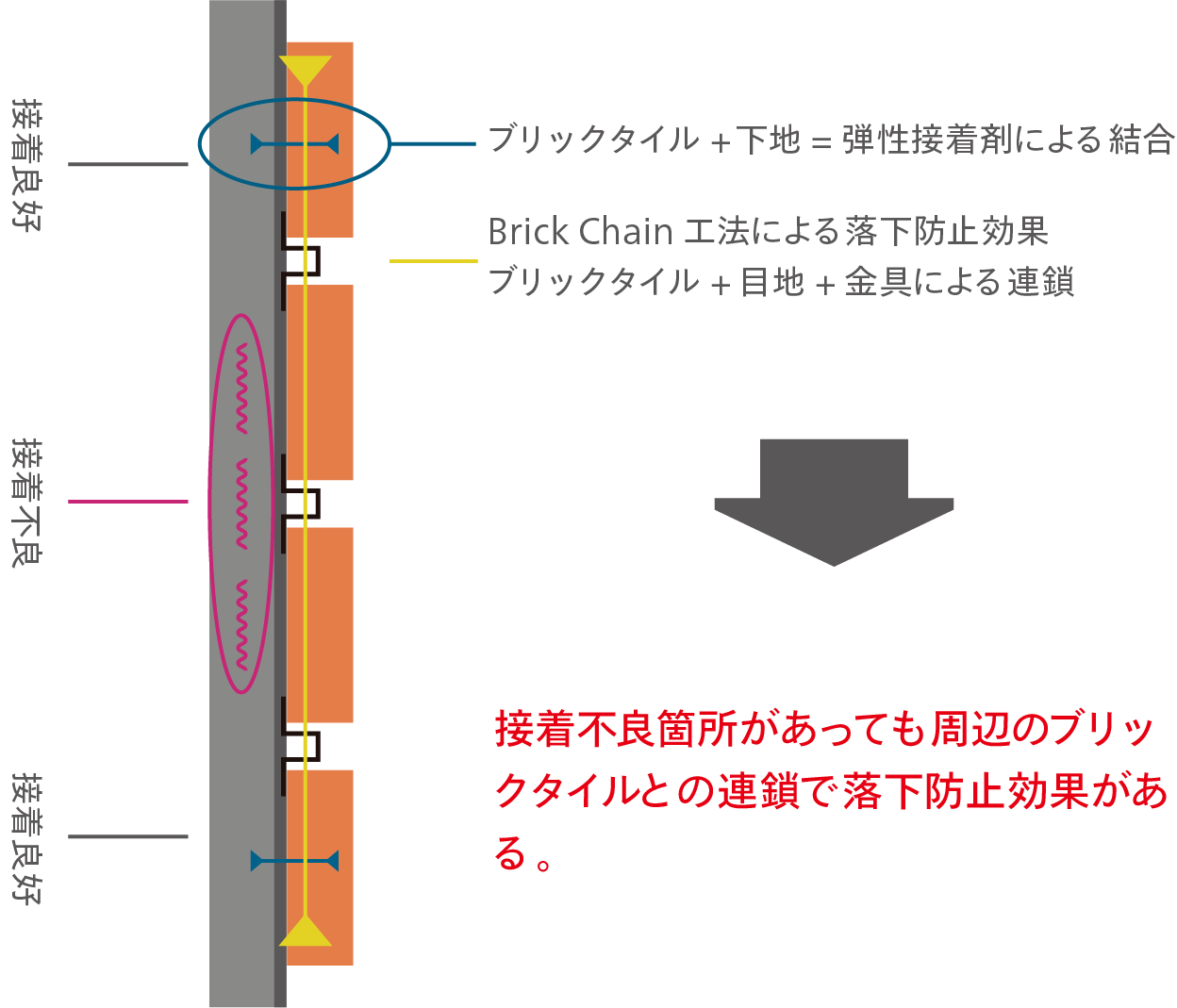

乾式金具（Brick Chain）を使用すると、金具同士が連鎖した構造になり落下防止に繋がります。
Data
試験データ

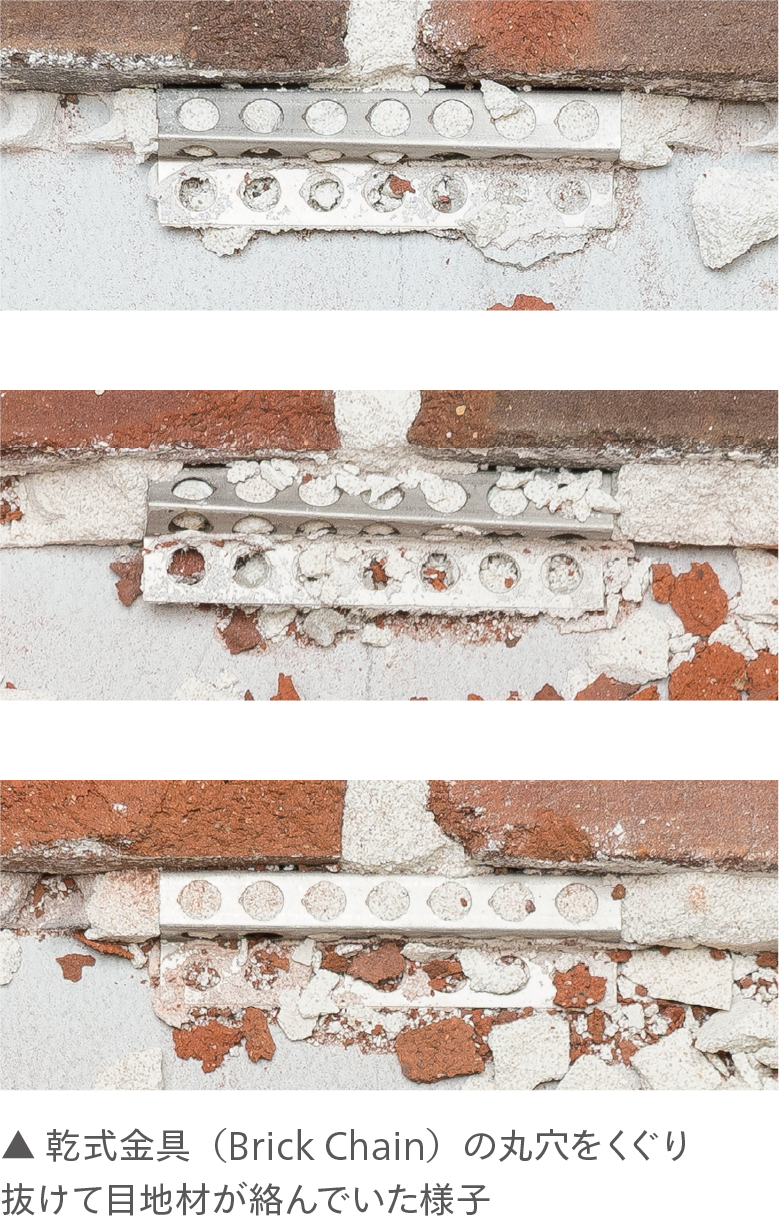

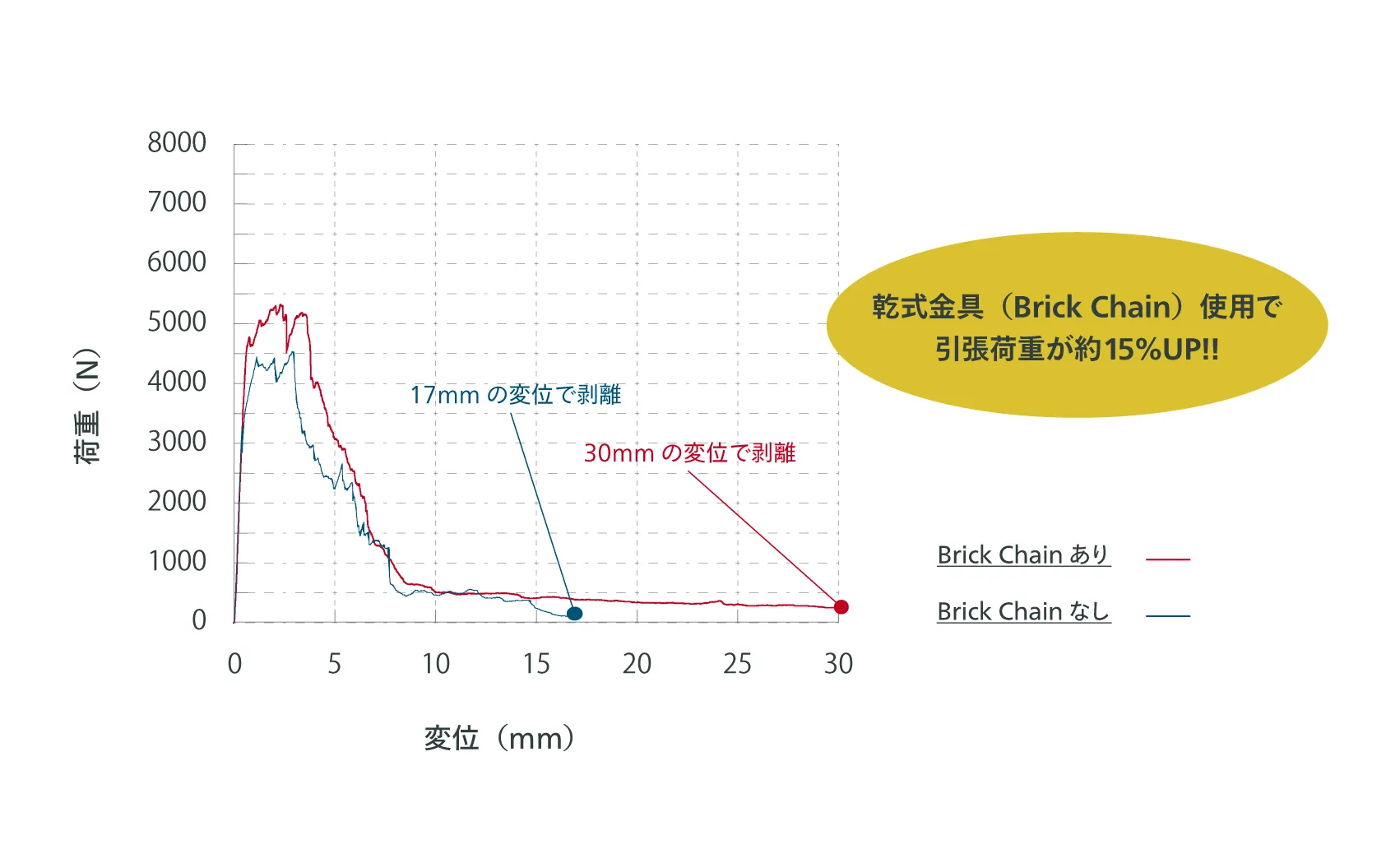

ブリックタイルの厚みが19mmに対し、乾式金具（Brick Chain）を使用した場合は最大30mmの変位まで剥がれずに連鎖しました。これは広い裾野が剥離に対する粘り強さを表しています（下図赤線）。一方、金具を使用していない場合は最大 17mmの変位で剥離しました（下図青線）。下図試験結果から、ブリックタイルと目地に加えて乾式金具（Brick Chain）を使用することで、最大引張荷重が約15%上がること が分かりました。 |
 |
適合
シリーズ | ブリックチェーンの適合 |
STD（&WH-2, BK-1,2,3） | × |
SJ（&BK-5） | ◯ |
TX（&WH-3） | ◯ |
NL | △ |
ENG | ◯ |
CB | △ |
AM | △ |
MC | × |
GGK | ◯ |
GGB | × |
Video
ムービー
Precaution
注意事項
Manual
マニュアル
FAQ
よくある質問
